在油气、加氢、煤化工、高温高压石化装备领域，内径 261mm、弯心直径 1500mm 的整体 90° 弯头是管道系统核心承压部件。为抵御高温冲刷、强腐蚀介质与颗粒磨损，弯头内壁需完整堆焊钴基、镍基、不锈钢三类耐蚀耐磨合金。受小管径、超大弯曲半径、一体式无分段结构三重限制，传统分段焊接、人工内壁堆焊方案均存在致命缺陷。埃迈特智能制造依托多轴联动内壁堆焊专机、闭环热丝TIG窄间隙焊接核心技术，打通一体式大弯心弯头内壁全连续自动化堆焊全流程，破解多项行业共性技术难点。

一、工件先天结构带来的底层几何难点

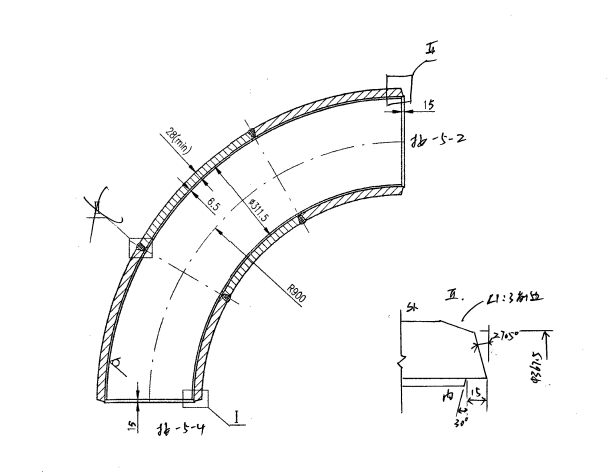

本次攻关工件规格：管内径 DN261、弯心直径 R1500（大弯心浅曲率 90° 整体弯头），无分段、无拆装接口，几何结构直接锁死传统焊接方案可行性。

1. 内部作业空间极度狭窄，焊枪通行干涉严重 弯头内径仅 261mm，除去焊枪水冷外壳、送丝管路，焊枪有效活动间隙不足 80mm；弯心半径达 1500mm，弯头内外弧曲率差巨大。客户刚需一体式完整内壁堆焊，杜绝分段拼接缺陷，对设备柔性轨迹控制提出极高要求。

2. 全曲面多维度连续轨迹，焊道均匀排布难度大 弯头内弧、外弧、侧弧三点焊接姿态完全不同，同一层堆焊焊道需沿 1500mm 大半径圆弧螺旋连续排布。

3. 内壁全盲焊工况，人工观测完全失效 弯头两端开口距离远，弯管中段完全处于视觉盲区，人工无法直视熔池；

二、传统装备与工艺的系统性短板

行业现有内壁堆焊设备普遍适配弯心半径≤1000mm 中小曲率弯头，针对 R1500 超大弯心、内径 261mm 一体式弯头存在多重适配盲区：

1. 单轴简单运动，无多轴协同补偿 普通内焊机仅具备旋转 + 直线进给两轴联动，无法跟随 1500mm 大半径圆弧实时调整焊枪摆幅、倾角、行走速度，曲面焊道搭接不均匀，无法实现无断点连续堆焊。

2. 简易水冷枪体，无法长时间高温作业 多层堆焊工件预热温度可达 300℃，弯头密闭空间散热差，普通焊枪短时间高温作业即出现绝缘损坏、钨极烧损，无法完成整弯头连续多层堆焊。

3. 无实时内窥闭环监控，缺陷事后返工 缺少耐高温微型高清摄像系统，无法实时观测熔池、焊道成型，只能焊后 UT/PT 探伤，一旦出现气孔、裂纹、未熔合，打磨返修工作量巨大，严重拖慢交付周期。

三、埃迈特智能制造针对性技术突破方案

针对内径 261、弯心 R1500 一体式 90° 弯头全内壁特种合金堆焊全部痛点，埃迈特依托 25 年高端自动化焊接技术积累，定制一体化多轴联动内壁热丝 TIG 堆焊工作站，从机械结构、控制系统、工艺数据库三大维度实现全维度突破。

1. 柔性窄弯心专用焊枪模组，解决狭小空间通行干涉

· 定制超窄轻量化内壁焊枪，适配 261mm 内径弯头剩余操作间隙；分段柔性可偏转枪头，沿1500mm大半径圆弧自适应转向，全程无剐蹭、无卡滞，可一次性贯穿整个 90° 弯头内壁。

2. 六轴 CNC 协同控制系统，大曲率曲面轨迹精准补偿

自主 CMC-66 多轴堆焊数控系统，内置大弯心弯头专用轨迹算法，堆焊层数/厚度参数，系统自动生成连续螺旋堆焊轨迹：

1. 焊枪摆动幅度随弯头内外弧曲率动态自适应放大缩小，保证全内壁焊道搭接均匀。弧长实时 AVC 闭环跟踪，抵消热变形带来的管壁微小位移，稳定电弧能量。多轴同步动态调速，内弧减速控熔池流淌，外弧小幅提速保证铺展，全位置（平/横/仰焊）成型一致，杜绝内凹、堆积缺陷。

3. 数字化脉动热丝送丝系统，解决弯折段送丝抖动

配套高动态闭环热丝送丝系统，脉冲式匀速送丝消除弯管内导丝弯折带来的 “黏滞滑移”，送丝响应毫秒级调节；支持不锈钢、镍基、钴基三类焊丝，内置对应焊丝送丝、预热参数库，无需重复调试，大幅缩短换产时间。

4. 分合金精准热控工艺库，抑制裂纹、变形缺陷

埃迈特沉淀完整特种合金弯头堆焊工艺，针对性解决不同材料核心缺陷：

· 不锈钢堆焊：低脉冲低热输入工艺，多层间温控缓冲，抑制弯头整体热变形，兼顾耐晶间腐蚀性能；

· 镍基合金堆焊：梯度预热 + 层间温度闭环监测，降低熔池流淌倾向，减少 Nb元素偏析，稳定堆焊层力学与耐腐蚀性能；

· 钴基合金堆焊：小电流窄道多层工艺，降低单道热输入，减小热循环应力，配套分段缓冷工艺，从源头抑制钴基层冷热裂纹，一次 PT 探伤无裂纹缺陷。

5. 一体式一次装夹连续堆焊，淘汰分段工艺

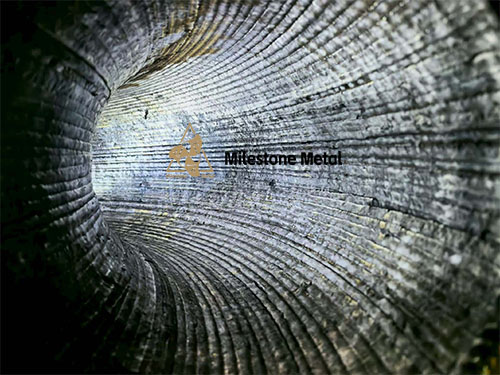

工件一次装夹定位，六轴变位机配合内壁行走焊枪，完整走完 90°弯头全部内壁曲面，无需切割分段、无需环缝组焊、无需焊缝补堆，消除分段焊缝腐蚀薄弱点，弯头整体结构完整性大幅提升，制造周期缩短。

四、落地应用价值总结

针对内径 261mm、弯心直径 1500mm 小直径大弯心整体 90° 弯头内壁钴基/镍基/不锈钢堆焊，埃迈特智能制造整套自动化解决方案，一次性攻克几何空间受限、曲面轨迹控制、多合金异种焊接、盲焊质量失控、分段工艺缺陷五大行业核心难点：

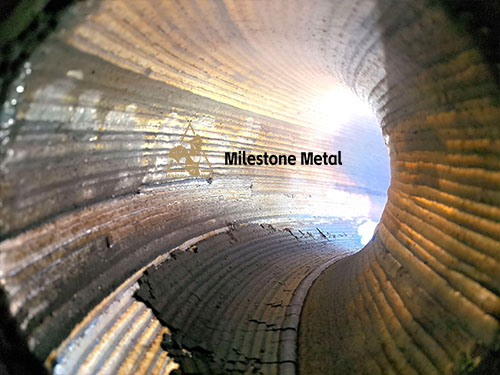

1. 质量升级：一体式无拼接内壁耐蚀层，堆焊厚度均匀、稀释率达标，裂纹、未熔合、气孔缺陷大幅降低，探伤一次合格率高，满足核电、加氢、高温油气设备严苛标准；

2. 效率跃升：取消切割、组对、补堆、多次探伤多道工序，单只弯头堆焊综合工时缩减超一半，适配批量订单生产；

3. 柔性通用：不锈钢、镍基、钴基三类耐磨耐蚀合金堆焊，适配不同工况弯头定制需求；

4. 自动化替代人工：全流程数控自动焊接，无需焊工进入密闭弯头内部高危作业，改善作业环境，摆脱高端焊工人力依赖；

5. 成本优化：减少返修、探伤、机加工辅料损耗，长期综合制造成本显著低于传统分段手工堆焊方案。
