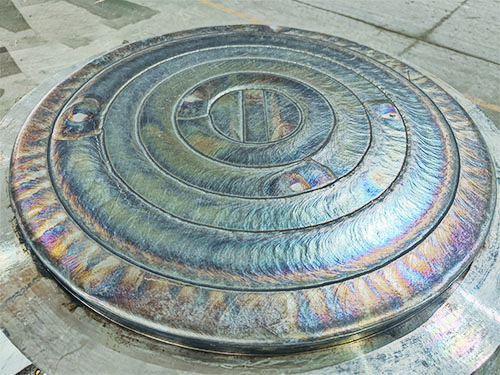

在反应器主阀，高温管道阀门体系中，CF8M（316 不锈钢铸造）闸板密封面长期承受高温冲刷、交变温度载荷，常规堆焊方案极易开裂失效。我们采用ESW 电渣带极堆焊工艺，在闸板，阀体表面堆焊 EQ310LMo 耐热奥氏体不锈钢层，一站式解决焊接开裂与生产低效两大痛点。

一、工件与焊材配置

母材：CF8M 铸造不锈钢闸板（06Cr17Ni12Mo2），阀体主流承压铸造基材；

堆焊层：EQ310LMo 310 系列纯奥氏体耐热不锈钢，耐高温、抗氧化、抗高温蠕变性能突出，适配高温工况密封面强化。

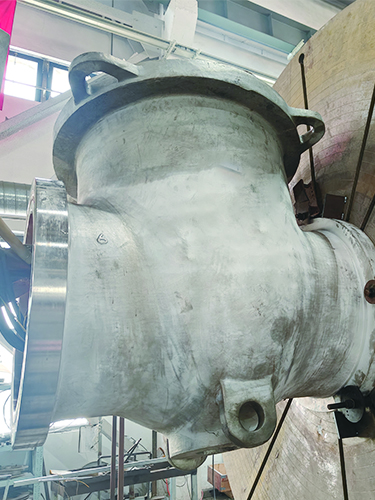

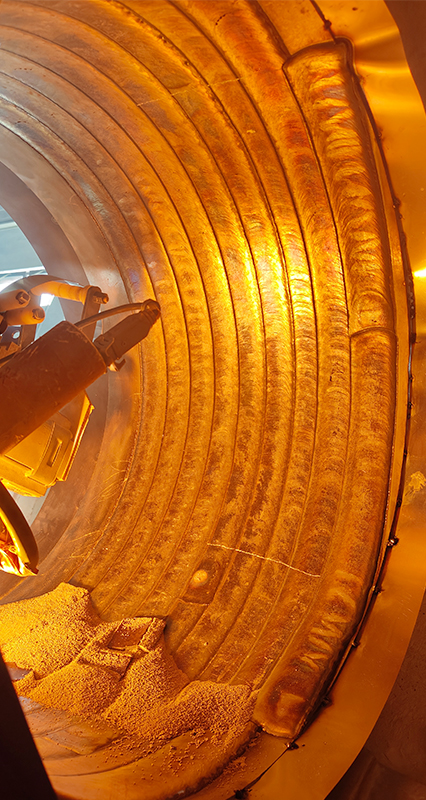

重型铸造阀体，内部流道为介质冲刷的主要区域，工况条件恶劣。传统手工堆焊效率低下，大面积内壁堆焊焊接周期长，热输入不稳定，容易出现层间未熔合、夹渣等缺陷

二、针对性攻克 310 材质焊接痛点

310 纯奥氏体不锈钢先天热裂纹敏感度极高，手工焊、常规电弧焊冷却速度快、焊接应力集中，堆焊层极易产生微裂纹、层间开裂，后续探伤返修成本居高不下。

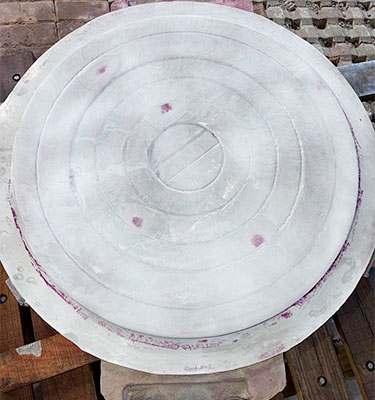

电渣带极堆焊熔池容量大，施焊过程整体受热均匀、冷却速率平缓，焊接应力缓慢释放，极大削弱奥氏体钢材热裂纹萌生概率，阀体通道，闸板密封面成型稳定，气孔、裂纹等焊接缺陷大幅减少，一次探伤合格率更高。

三、生产效率跨越式提升

传统手工氩弧焊熔敷效率仅约0.7kg/h，大批量加工耗时费力； 电渣带极堆焊熔敷效率可达10～15kg/h，焊接效率直接提升十余倍，大幅缩短单件闸板加工周期，适配阀门企业大批量订单交付，有效压缩人工与工期成本。

四、工艺应用价值

成型后的 310 堆焊密封面兼具优异耐高温性能与密封稳定性，可长期服务于高温蒸汽、炼化高温介质等严苛工况，强化阀体通道，闸板耐磨耐热能力，延长阀体，阀门，闸板整体服役周期。依托成熟稳定的带极电渣堆焊工艺，兼顾焊接质量、生产效率与经济效益，是高温工况阀体/闸板密封面堆焊的优质成熟方案。

埃迈特智能制造，具备各种焊接工艺；提供更适合阀门，闸板，阀体等生产的焊接解决方案。埃迈特智能制造经过多年的经验积累，具有更好的专业性和对焊接的掌控能力。
